溶接の仮付けで治具が足りず、手が3本欲しくなる。薄板をクランプで固定したら歪みが出た。狭い場所やパイプの曲面にアース線を這わせるのに時間がかかる。こうした困りごとは、マグネット式の溶接治具で解決できる場合があります。本記事では、溶接治具にマグネットを使う仕組みと、アングル系マグネット・アースクランプそれぞれの種類・特徴、ワーク条件別の選び方を整理します。
溶接治具にマグネットを使うとは｜クランプ・万力との違い
溶接治具にマグネットを使うとは、ネジやレバーで締め付けるクランプ・万力の代わりに、磁力でワークを固定する方法です。スイッチのON/OFFだけで着脱でき、ボルト締めや工具の準備が要りません。
クランプ・万力は締め付け力が強く固定できる一方、設置に手間がかかり、ワークの形状によっては挟む面を確保できないことがあります。マグネット治具は磁力で保持するため、平面だけでなく曲面やパイプにも当てて使え、仮付け・位置決め・アース取りといった「短時間で着脱を繰り返す」作業に向きます。
代表的なマグネット治具に、鋼板やパイプの角度を保持する「アングル系マグネット」と、溶接電流の帰路を確保する「マグネットアースクランプ」があります。以降でそれぞれの種類と選び方を解説します。
マグネット治具が必要になる場面
仮付け・位置決め
本溶接の前に、鋼板やパイプを狙った角度・位置に仮止めする工程です。人手で押さえながら溶接すると位置がずれやすく、クランプの締め付けにも時間がかかります。マグネット治具なら片手でワークに当ててスイッチを入れるだけで固定でき、仮付けの段取り時間を短縮できます。
薄板の歪み防止
薄板はクランプで強く締め付けると変形しやすい素材です。マグネット治具は面で吸着して保持するため、局所的な締め付け力が集中しにくく、薄板の仮付けにも使われます。
狭所・曲面での固定
クランプの爪が入らない狭い場所や、パイプ・タンクのような曲面では、そもそも挟んで固定する方法が使えないことがあります。マグネット治具は面や角に当てるだけで保持できるため、こうした形状でも固定・アース取りの選択肢になります。
アングル系マグネットの種類と特徴｜角度固定の方式の違い

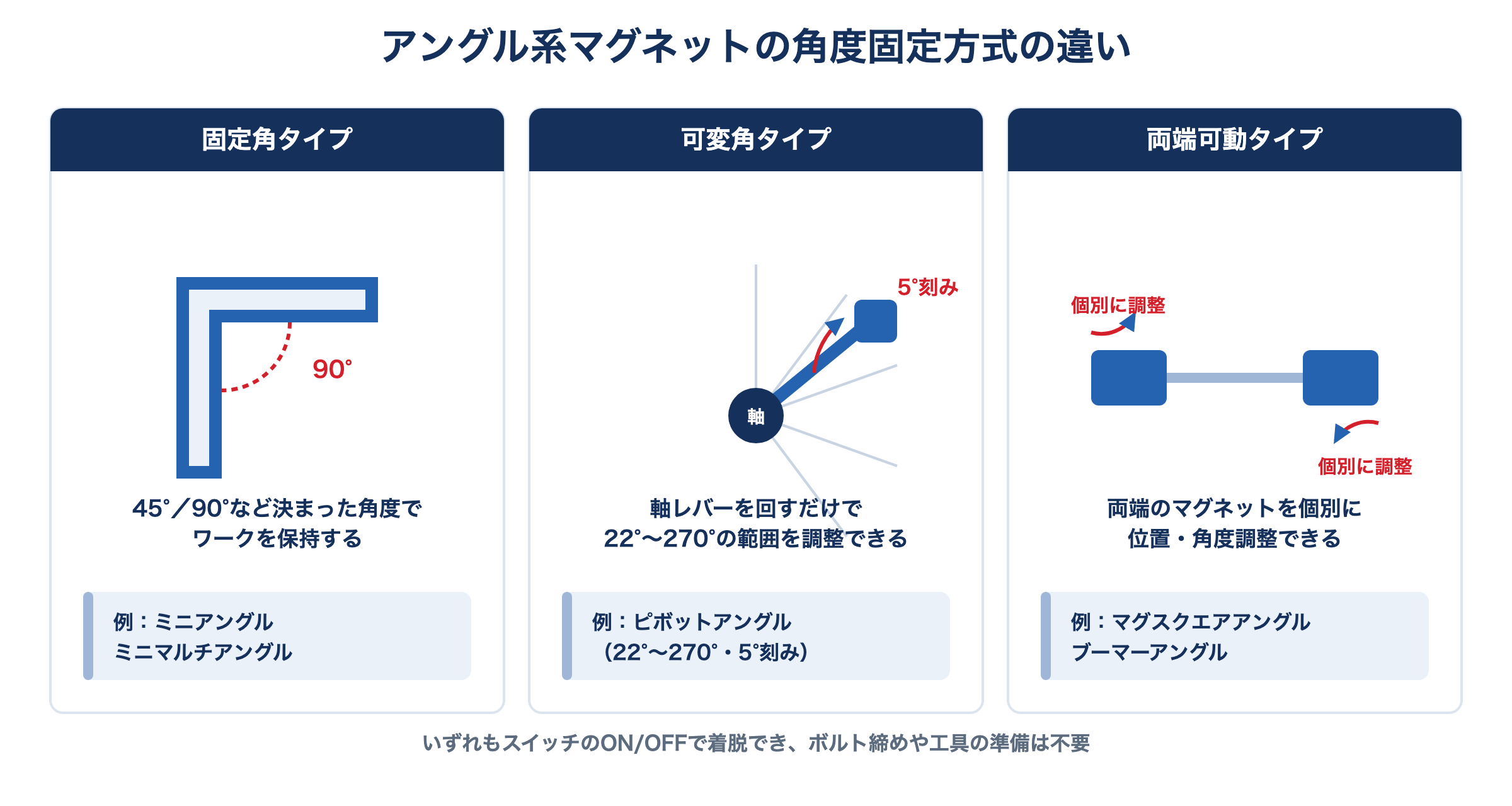

アングル系マグネットは、角度の固定方式によって「固定角タイプ」「可変角タイプ」「両端可動タイプ」の3つに分かれます。ワークの形状や必要な角度の自由度に応じて使い分けます。
固定角タイプ
あらかじめ決まった角度（45°・90°など）でワークを保持するタイプです。可動部が少なく構造がシンプルなため、軽量で扱いやすく、価格も抑えやすい傾向があります。毎回同じ角度で仮付けする定型的な作業に向きます。
可変角タイプ
軸を中心にレバーやアームを回すことで、角度を段階的に調整できるタイプです。案件ごとに保持したい角度が変わる場合や、試作段階で角度を確定させながら作業する場面に向きます。角度の可変範囲と刻み幅が製品ごとに異なるため、必要な角度がその範囲に収まるかを確認します。
両端可動タイプ
両端のマグネットの位置や角度を、それぞれ個別に調整できるタイプです。ワークのサイズや形状に合わせて両端を独立して合わせられるため、大型・重量物のセットアップに向きます。内側・外側どちらからの溶接にも対応できる製品もあります。
アースクランプの種類と特徴｜通電容量と設置面の違い
マグネットアースクランプは、ワーク表面にセットしてスイッチをONにするだけでアースが取れる治具です。従来のクランプ式と違い、溶接のたびにタブ板を取り付ける必要がありません。選ぶ際に見るポイントは、対応する通電容量と、平面専用か曲面にも対応するかの2点です。
平面への設置が中心で、日常的な溶接作業でのアース取りであれば、通電容量が控えめな標準タイプで足ります。パイプや壁面のようなラウンド面に設置する場合は、曲面になじむ形状（フィン形状など）を持つタイプが候補になります。フィン形状は接地面積を確保しやすく、接地抵抗による発熱を抑えられるため、電流容量が大きい溶接にも対応しやすくなります。
選び方の基本｜ワーク条件別の判断基準
アングル系マグネット・アースクランプとも、ワークの厚み・重量、必要な角度の自由度、設置面の形状で選ぶ製品が変わります。以下の条件で絞り込むと選定しやすくなります。
ワークの厚み・重量
薄板・軽量ワークの仮付けには、保持力が小さめの固定角タイプで足りることが多くなります。重いパイプや厚板を扱う場合は、保持力の大きい両端可動タイプが候補になります。カタログの保持力は、対象ワークの重量に対して十分な余裕を見て選びます。
固定角度の自由度
定型角度（45°・90°など）で足りるなら固定角タイプ、角度が案件ごとに変わるなら可変角タイプが候補になります。両端の位置や角度を個別に調整したい大型ワークには、両端可動タイプが向きます。
設置面の形状とアース容量
平面への設置が中心なら標準タイプのアースクランプで対応できます。パイプ・タンクなどの曲面に設置する場合や、電流容量が大きい溶接では、曲面対応タイプから電流条件に合うサイズを選びます。
| 条件 | 判断のポイント |
|---|---|
| 薄板・軽量ワークの仮付け | 保持力の小さい固定角タイプで足りるか |
| 案件ごとに角度が変わる | 可変角タイプの角度範囲・刻み幅が条件に合うか |
| 重いパイプ・厚板のセットアップ | 両端可動タイプで必要な保持力が出せるか |
| 平面へのアース取り | 標準タイプの通電容量で足りるか |
| 曲面・大電流のアース取り | 曲面対応タイプで必要な通電容量が確保できるか |
対応製品の例｜マグスイッチ工具
上記の判断基準をふまえた具体的な製品の例として、愛知産業が取り扱うマグスイッチ社（米国）の溶接治具を紹介します。
固定角タイプのミニアングルは45°・90°に対応し、平面や小径パイプの仮付けに使います。ミニマルチアングルは1つのツールで幅広い角度に対応し、300Aのアース機能を兼ねたタイプもあります。可変角タイプのピボットアングルは、軸レバーを回すだけで22°〜270°の範囲を5°間隔で角度変更できます。両端可動タイプのマグスクエアアングルは両端のマグネットの位置を調整でき、サイズの大小にかかわらずワークを保持します。ブーマーアングルは両端マグネットの角度調整に対応し、重いパイプと鋼板のセットアップに使います。
| 商品名 | 角度方式 | 最大保持力(kg) | 対応ワーク・特徴 |
|---|---|---|---|
| ミニアングル | 固定（45°/90°） | 40 | 平面・小径パイプの仮付け |
| ミニマルチアングル | 固定（複数角度に対応） | 40（300Aアース付は67） | 角度保持とアース取りを同時に行えるタイプあり |
| ピボットアングル | 可変（22°〜270°・5°刻み） | 90 | 軸レバーで角度変更、多様な角度設定が必要な場合 |
| マグスクエアアングル | 両端の位置調整可能 | 68〜454（4サイズ） | 両端マグネットの位置を調整、大〜小ワークに対応 |
| ブーマーアングル | 両端の角度調整可能 | 181〜272（2サイズ） | 重いパイプ・鋼板、内側外側どちらからの溶接も可能 |
アースクランプは、標準タイプの溶接マグネットアースクランプ200Aが最大保持力26kgで平面・曲面のどちらにも取り付けられる基本タイプです。曲面対応のフィン仕様は、壁面やパイプなどのラウンド面にも強力な吸着力で接地でき、フィン形状により従来品と比べて約27%の熱を削減します。300A・600A・800Aの3サイズがあります。
| 商品名 | 通電容量 | 最大保持力(kg) | 適用面 |
|---|---|---|---|
| 溶接マグネットアースクランプ 200A | 200A | 26 | 平面・曲面 |
| アースクランプ［フィン仕様］300A | 300A | 40 | 平面・曲面（パイプ等のラウンド面） |
| アースクランプ［フィン仕様］600A | 600A | 89 | 平面・曲面（パイプ等のラウンド面） |
| アースクランプ［フィン仕様］800A | 800A | 136 | 平面・曲面（パイプ等のラウンド面） |
製品ごとの型式・寸法・保持力は、マグスイッチ工具の製品ページで仕様を確認できます。
よくある質問
マグネット治具はクランプの完全な代わりになりますか？
用途によります。マグネット治具は着脱が速く曲面にも対応できますが、保持力は製品ごとに上限があります。クランプのような大きな締め付け力が必要な工程では、従来のクランプ・万力と使い分けるケースが多く見られます。
アースクランプにタブ板は必要ですか？
不要です。マグネットアースクランプはワーク表面にセットしてスイッチをONにするだけでアースが取れる構造のため、溶接のたびにタブ板を取り付ける手間がかかりません。
錆びた鋼板やペイント面でも吸着しますか？
各製品ページの仕様には、錆・塗装面での保持力低下について個別の記載がありません。表面状態によって保持力が変わる可能性があるため、実際のワーク表面での使用可否は営業担当にご確認ください。
1つのアングルで複数の角度に対応できますか？
製品によります。ミニマルチアングルは1つのツールで幅広い角度に対応し、ピボットアングルは22°〜270°の範囲を5°刻みで無段階に近い形で変更できます。角度を頻繁に変える作業では、この2製品が候補になります。
まとめ
溶接治具にマグネットを使うと、ボルト締めなしでワークを着脱でき、曲面や狭所にも対応できます。アングル系マグネットは角度の固定方式（固定角・可変角・両端可動）で、アースクランプは通電容量と設置面（平面・曲面）で選ぶのが基本です。ワークの厚み・重量、必要な角度の自由度をもとに、自社の工程に合う製品を絞り込んでください。
製品ラインアップの詳細はマグスイッチ工具の製品ページをご覧ください。磁力を使った搬送・保持については、リフマグとは？電磁式・永電磁式の違いと選び方の基本、ロボットのエンドエフェクタでの活用についてはマグネットグリッパー選定ガイドもあわせてご覧ください。仕様の詳細や現場での適用可否は、カタログ資料請求またはお問い合わせからご相談いただけます。
